ウルトラ サポートハーネス

ニッサン用  No.4509-20 ¥2,800 + 税
スバル用  No.4509-30 ¥3,800 + 税
トヨタ/ダイハツ用  No.4509-40 ¥2,800 + 税
スズキ用  No.4509-50 ¥2,800 + 税

ウルトラ サポートハーネス
メーター取付けを一層簡単に!!

最近、ULTRAスピードモニターを筆頭に、ユーザー様ご自身でのお取り付けが非常に多くなっています。しかし、いざ取り付けようとしても IG(イグニッション)電源は?B(バッテリー)電源は?と、意外にダッシュボード周りの配線は判り難いものです。
そこで開発されたのが“サポートハーネス”。これは、車体側に装備された純正オプションコネクターにこの“サポートハーネス”を取り付けることで、簡単にIG電源、パーキング信号、リバース信号や車速信号などを取り出すことの出来る優れものです。
シンプルなメーター類のお取り付けにはその配線を強力にサポートしてくれる補助パーツとして、ユーザーの声に応えて開発されました。
弊社の主力製品デジタルスピードモニターシリーズやシフトインジケーターおよび、ミラーサポートシステム、ターボタイマー等を取り付ける際、特に、一般ユーザーが見つけにくいIG電源位置などのお問い合わせが多く、「できるだけ簡単にソケットでIG電源が取れるような物はないですか?」というご要望に応えて、IG電源や車速信号(リミッター解除機能を除く)、パーキング、リバース信号が純正ハーネスを(無加工)コネクトINによって簡単に接続できる、弊社デジタル製品サポートハーネスを完成しました。

■主な特徴
  • 純正オプションコネクターを使用
    車両メーカー側が後付け用のカーナビゲーション等付帯機器のために装備した純正オプションコネクターからの信号を流用していますので、安心してご使用頂けます。

  • オス-メス中継コネクタ採用
    オス−メスの中継コネクター仕様としていますので、既に、カーナビゲーション等を装着、使用されていてもその作動には一切問題ありません。

  • 取付け簡単
    指定(付属説明書に記載の)の設置場所付近でサポートハーネスを純正オプションコネクターに接続するだけの簡単な接続で完了します。後は、配線色で各々の信号、電源など区分していますので接続はいたって簡単です。

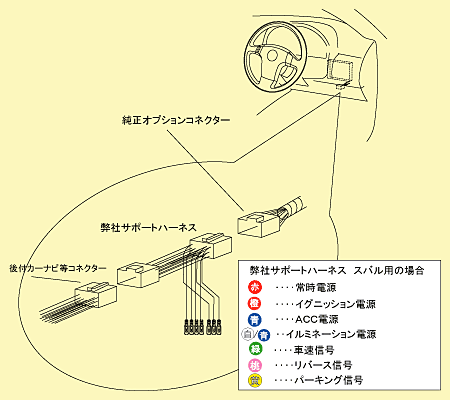

◆基本配線図
基本配線図

◆サポートハーネス信号一覧表 (○は検出出来る信号類です)
ニッサン用
No.4509-20
¥2,800 + 税
スバル用
No.4509-30
¥3,800 + 税
トヨタ/ダイハツ用
No.4509-40
¥2,800 + 税
スズキ用
No.4509-50
¥2,800 + 税
常時電源

イグニッション電源


(一部車両不可)

ACC電源

イルミネーション電源

車速信号

リバース信号


(一部車両不可)

パーキング信号


◆弊社デジタルメーター系 使用信号早見表 (ハーネスの併用で検出出 来る信号類)
スピードモニター系 トリップモニタープロ シフトインジケーター系 ターボタイマー系 ミラーサポートシステム
製品番号

4010
4015
4016
4020

4025

4500

4754
4755
4770

4706

630×-××

常時電源
(トヨタ・スズキ用ハーネス無)

イグニッション電源
(スズキ用ハーネス無)

車速信号


但し、リミッターカット不可


但し、リミッターカット不可

リバース信号
(ニッサン用ハーネス無)
(トヨタ用ハーネス一部無)

パーキング信号



サポートハーネスの適合表 (更新日:2013.8.22)

メーカーをお選び頂けますと、適合表PDFデータが閲覧可能です。

ニッサン 適合表PDF(60KB)
スバル(一部トヨタ) 適合表PDF(57KB)
トヨタ/ダイハツ(一部スバル) 適合表PDF(78KB)
スズキ 適合表PDF(53KB)

ダウンロード PDFファイルをご覧いただくには、無料の閲覧ソフト、Adobe® AcrobatReader®が必要です。ダウンロード・インスートルも簡単に出来ます。
ダウンロードはこちらをクリックしてください。
アフターサービス関係のお問い合せや説明書の購入などについては、お電話にてお問い合せ下さい。
