【廃番】トリップモニタープロ No.4025

販売終了、廃番となりました。
長期にわたるご愛用を厚く御礼申し上げます。


モニター

トリップモニタープロ No.4025 ¥15,800 + 税

トリップモニタープロ No.4025
DRIVE MONITOR

シンプルな積算機能優先の
トリップモニタープロ

業務用積算計機能モデルとして、開発したトリップ専用モデル。従来のスピードモニターのトリップ機能だけを優先したプロ仕様に作り上げ、トリップ機能を一層使い易く、業務用として正確に、操作性を向上させたプロモデルです。
単純機能だから抜群の操作性で、夜間でも視認性が高く、走行距離・区間距離を一目で確認できるから業務使用に最適なデジタルメーターです。

トリップモニタープロ4025の主な機能
2系統トリップ機能

0.1km単位で最高999.9kmまで表示するトリップ機能を2系統計測表示できます。
トリップ機能の操作は、専用にスタート、ストップボタンSWを設け、一層簡単な操作を可能にしています。 (トリップA,Bどちらも同様の操作で使用出来ます)
例えば、トリップAは通常のトリップとして使用し、トリップBはオドメーターとして使用して、1日の走行距離管理をすることも出来ます。

通常表示
通常表示
2系統時間表示機能

2系統のトリップスタートからの所要時間を走行距離表示モード時にバーグラフで5分から70分間まで表示でき、表示モードを換えることなくある程度の走行時間を把握することが出来ます。もちろん、デジタル表示では2系統個別に所要時間(最初の60分まで1秒単位で、60分を超えてからは99時間59分まで1分単位で)を表示します。

タイヤ外径補正機能

タイヤ径、ホイール径の変更に伴う速度、距離表示の誤差を0.1%単位で±50%の範囲で補正することができます。また、輸入車等日本の車速信号規格外の車両についても この機能によって補正することが出来ます。

簡易燃費演算機能
通常表示

トリップ表示で表示された走行距離に対して満タン給油した給油量を入力すると、走行距離と給油量を演算し、燃費××.× km/Lと15秒間表示します。
わざわざ計算機片手に計算する必要が無くなりました。

スピード表示 ピーク値及び、ワーニング設定 機能

通常のスピード表示の他に最高速度を記録するピークホールド機能、設定速度(2〜300km/h)に到達すると、バック照明が反転と、ブザー音(音消し設定も可能)で知らせるワーニング機能を装備。また、外部出力信号(オープンコレクタ出力)を装備したことで大型LEDなどを点灯させるなどアップグレードも可能です。外部出力信号は設定速度を超過後からの固定信号です。

通常表示
通常表示
通常表示
走行距離 ワーニング設定機能

設定走行距離(1〜999km)に到達すると、バック照明が反転して、ワーニング表示します。
走行距離ワーニングは、バック照明の反転表示の警告のみでブザー音の出力はありません。
例えば、ガソリン給油が約350km前後とした場合 350kmにセットすれば給油への目安となります。

取付け簡単

・常時電源(データメモリー確保のため)
・IG電源(ACC電源でも可)
・GND(アース)
・車速信号線  の4点が基本接続配線です。
・オプション
 ワーニング出力信号線を追加機能として装備しています。

取付けは非常に簡単になりました。

■4025の主な適合

汎用モデルとして大半の国産車、一部輸入車に適合。但し、デジタルの車速信号の装備が必須条件。
アナログ信号車の場合や多パルス信号車の場合は、弊社オプションスピードシグナルキャリブレーター No.4995との併用でお取付けが可能となります。

■4025の主な仕様

●12Vマイナスアース専用
●定格電圧DC10V〜15V
●液晶表示による優れた視認性を確保
●2系統独立トリップ機能
●タイヤ外径補正機能:±50.0%の範囲
●簡易燃費演算機能
●速度、走行距離のワーニング機能
●スピード表示
●スピードピークホールド機能
●適合車種:汎用モデル
●スピードワーニング出力(オープンコレクタ出力:最大100mA)
●消費電流:最大100mA 暗電流:5mA以下
●適合車速パルス:2,4,8,16に対応
●車速信号の装備がない車種には別売りスピードセンサーNo.6680の併用が必要です


サポートハーネス No.4509-20 , No.4509-30 , No.4509-40
メーター取付けを一層簡単に!
ウルトラ“サポートハーネス”

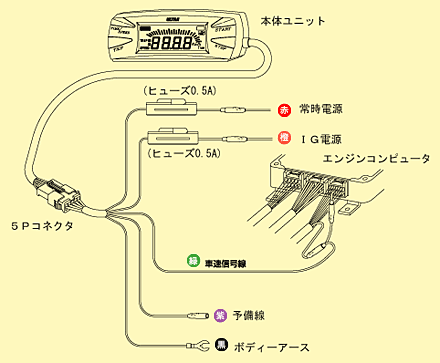

◆基本配線図
基本配線図

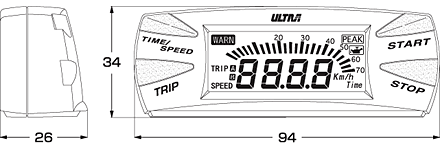

■外形寸法(単位=mm)
外形寸法
