【廃番】シフトインジケーター No.4500

販売終了、廃番となりました。
長期にわたるご愛用を厚く御礼申し上げます。


モニター

シフトインジケーター No.4500 ¥12,800 + 税

オプション 4010/4500ジョイントハーネスNo.4509-10 ¥1,800 + 税

SHIFT INDICATOR

オートマチック(AT)車主流の中にあって「ATでも何速にギアが入っているか見たい」、「MT車でレースカーの様なインジケーターが欲しい」といった要望に応えてウルトラ・シフトインジケーターNO.4500を新発売。
ウルトラの代表的デジタル製品の頂点として開発された製品でリアルタイムにギアポジションを大型赤色LEDに表示してスポーツドライビングを一層楽しいものにします。


シフトインジケーター No.4500

シフトインジケーターNo.4500系の主な機能
ギアポジションをリアルタイム表示

独自の演算方式により、ギアポジションをリアルタイムに大型赤色LEDインジケーターに表示します。
もちろんAT車でもギアポジションをリアルタイムに表示。マニュアル車に比べDレンジでは何速にシフトされているか判別しにくいAT車でこそ求められる機能として、AT車でのスポーツドライビングには欠かせないアイテムです。

シフトインジケーター No.4500
シフトチェンジインジケーター表示機能

シフトダウン時の最大回転数、シフトアップ時の最小回転数を各々設定することにより、エンジン特性に最適なトルク領域の範囲内でのシフトUP/DOWNのチェンジ表示によって 最適なシフトチェンジタイミングをお知らせします。MT車では「ヒール アンド トゥ」の指針として利用するなどスポーツ走行には欠かせない機能としてその威力を発揮します。

シフトインジケーター No.4500
リバース表示機能
シフトインジケーター No.4500

輸入車などのMT車に多く見られる複雑なシフトパターン形態での 判別のしにくいリバースギア位置を、インジケーターのリバース(ギア)表示によって容易に確認することができ、後進時のシフトミスを未然に防ぎます。

ロックアップインジケーター(AT車の一部に対応)
シフトインジケーター No.4500

AT車ではロックアップインジケーターの点灯により高速走行時などでのロックアップを確認することができ、これを目安に一層の低燃費走行(エコノミーラン)が可能となります。

簡単な取付け

IG電源(ACC電源でも可),ボディーアース,車速信号,回転信号,リバース信号(主にMT車のみ)の5箇所の接続だけの簡単な取付け。もちろん製品には詳しい設定方法、取り付け方法、各車種ごとの車速信号の図解を付属しています。

■4500系の主な仕様
サポートハーネス No.4509-20 , No.4509-30 , No.4509-40
メーター取付けを一層簡単に!
ウルトラ“サポートハーネス”
◆No.4500系 基本配線図
No.4500 基本配線図

●12V マイナスアース専用
●大型赤色LED表示により瞬時の視認性を確保
●シフトポジション表示機能(最大9速まで設定可能)
●AT車ロックアップ表示機能(一部車種で表示可能)
●シフトチェンジインジケーター機能
●適合車種:AT、MTに限らず大半の国産車、輸入車に適合。(一部CVT車除く)但し、デジタルの車速信号と回転信号が必要
●1年間の長期製品保証:他のウルトラ製品同様1年間の製品保証。

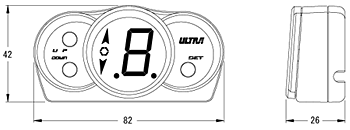

■外形寸法(単位=mm)
外形寸法
■ご注意

●本製品は12Vマイナスアースのガソリンエンジン車両専用です。
●本製品の取付けには車速信号が必要です。純正で車速信号の装備がない車種には別売りスピードセンサーNo.6680の併用が必要です。
●本製品の取付けにはエンジン回転信号が必要です。エンジン回転信号の取れない車種(アールアンプ適合表)には別売りアールアンプNo.4990の併用が必要です。
●デジタル信号の車速信号
2,4,8パルス車でお使いいただけます。日産Y32(セドリック、グロリア、シーマ等)の16パルス車にはお取付けが出来ません。輸入車についてはすでに一部は作動確認済みですので、輸入車への詳細は弊社営業までお問合せ下さい。

※車速信号について
弊社シフトインジケーターはデジタル信号にのみ対応しております。
下図を参考に確認下さい。

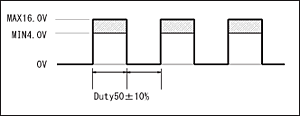

「デジタル信号波形(矩形波)」:対応
デジタル信号波形
パルス数:8パルスまで対応

輸入車に多い 多パルスについては弊社 No.4995 S.S.C. を併用することで対応可能

「アナログ信号波形(交流波形)」:弊社 No.4995 S.S.C. を併用することで対応可能

●ディーゼル車または、エンジン回転(REV)信号が検出できない車両への装着は出来ません。

※エンジン回転信号について
弊社インジケーターはデジタル信号もしくはIGコイルのマイナス信号に対応しております。
下図を参考に確認下さい。

「デジタル信号波形(矩形波)」:対応
デジタル信号波形

●MT車、AT車に関係なく装着可能ですがCVTの固定モード(スポーツモードなど)のない車種ではお取付けできませんのでご注意下さい。

※AT車シフト表示の注意点
一般的なトルクコンバーターが用いられたAT車では油圧制御が介入していますのでアクセルOFF時には実際よりも上のギアポジションを表示することがあります。
再度、アクセルを踏み込めば学習された実際のギアポジションを表示します。 以上 御購入前に ご理解された上で、シフトインジケーターNo.4500をお買い上げ下さい。


※“BMWミニ、VWゴルフVGTI、ルポGTI”のシフトインジケーターの取付けについては下記の部材が必要となりますのでご注意下さい。

●BMWミニ 型式:RA16,RE16,RF16,RH16 年式:2002〜
  ・シフトインジケーター本体:
   No.4500-00 赤色LEDタイプ ¥12,800 + 税 と
  ・スピードシグナルキャリブレーター:No.4995 ¥6,000 + 税
   の併用が必要となります。

●VWゴルフVGTI 型式:1KAXX 年式:2005〜
  ・シフトインジケーター本体:
   No.4500-00 赤色LEDタイプ ¥12,800 + 税
   の本体のみで、この他に必要な部品はございません。

●VWルポGTI 型式:6EAVY 年式:2003〜
  ・シフトインジケーター本体:
   No.4500-00 赤色LEDタイプ ¥12,800 + 税
   の本体のみで、この他に必要な部品はございません。

上記適合製品をご用意出来た段階でお取付け担当の業者様より弊社営業部宛に取付解説のFAXを お問合せ下さい。
■お問合せ先TEL:044-877-2441


●オプション 4010/4500ジョイントハーネスNo.4509-10 \1,800 + 税

■オプション 4010/4500 ジョイントハーネスの主な機能 (別売)

◆基本取付図
No.4500 基本配線図

本ジョイントハーネスは スピードモニターNo.4010系とシフトインジケーターNo.4500を同時に接続可能とするワンタッチハーネスキットです。
現在 弊社スピードモニター類(No.4010・4020・4015・4016)をすでにお取付けになっているお車、 もしくは 同時に装着をお考えになっている方にとっても便利に装着できるジョイントハーネスを発売しました。


●外部ハーネスを共通化することで 装着時間が半減します。
●見た目の配線もスマートにお取付けできます。

■ご注意

●本製品は スピードモニター系(No.4010,4015,4016,4020)の製品と シフトインジケーターNo.4500系を接続するためのハーネスキットのため他の用途にはご使用出来ません。(No.4000、4060/4065には使用できません)
●ジョイントハーネス装着と共に スピードモニター系のリミッターカット作業を行う際は配線等に十分ご注意下さい。
●ジョイントハーネスを2段以上重ねて使用しないで下さい。車速、回転信号が読み取れなくなる場合があります。
