【廃番】シフトインジケーター No.4500

長きにわたるご愛用を厚く御礼申し上げます。


モニター

シフトインジケーター No.4500 ¥12,800+税
オプション 4010/4500ジョイントハーネスNo.4509-10 ¥1,800+税
オートマチック(AT)車主流の中にあって「ATでも何速にギアが入っているか見たい」、「MT車でレースカーの様なインジケーターが欲しい」といった要望に応えてウルトラ・シフトインジケーターNO.4500を新発売。
ウルトラの代表的デジタル製品の頂点として開発された製品でリアルタイムにギアポジションを大型赤色LEDに表示してスポーツドライビングを一層楽しいものにします。

シフトインジケーターNo.4500系の主な機能

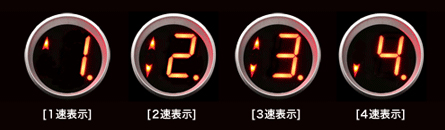

◆ギアポジションをリアルタイム表示


独自の演算方式により、ギアポジションをリアルタイムに大型赤色LEDインジケーターに表示します。
もちろんAT車でもギアポジションをリアルタイムに表示。マニュアル車に比べDレンジでは何速にシフトされているか判別しにくいAT車でこそ求められる機能として、AT車でのスポーツドライビングには欠かせないアイテムです。

◆シフトチェンジインジケーター表示機能


シフトダウン時の最大回転数、シフトアップ時の最小回転数を各々設定することにより、エンジン特性に最適なトルク領域の範囲内でのシフトUP/DOWNのチェンジ表示によって 最適なシフトチェンジタイミングをお知らせします。MT車では「ヒール アンド トゥ」の指針として利用するなどスポーツ走行には欠かせない機能としてその威力を発揮します。

◆リバース表示機能


輸入車などのMT車に多く見られる複雑なシフトパターン形態での 判別のしにくいリバースギア位置を、インジケーターのリバース(ギア)表示によって容易に確認することができ、後進時のシフトミスを未然に防ぎます。

◆ロックアップインジケーター(AT車の一部に対応)


AT車ではロックアップインジケーターの点灯により高速走行時などでのロックアップを確認することができ、これを目安に一層の低燃費走行(エコノミーラン)が可能となります。

◆簡単な取付け

IG電源(ACC電源でも可),ボディーアース,車速信号,回転信号,リバース信号(主にMT車のみ)の5箇所の接続だけの簡単な取付け。もちろん製品には詳しい設定方法、取り付け方法、各車種ごとの車速信号の図解を付属しています

■4500系の主な仕様


メーター取付けを一層簡単に!
ウルトラ“サポートハーネス”

■ご注意

●本製品は12Vマイナスアースのガソリンエンジン車両専用です。
●本製品の取付けには車速信号が必要です。純正で車速信号の装備がない車種には別売りスピードセンサーNo.6680の併用が必要です。
●本製品の取付けにはエンジン回転信号が必要です。エンジン回転信号の取れない車種(アールアンプ適合表)には別売りアールアンプNo.4990の併用が必要です。
●デジタル信号の車速信号
2,4,8パルス車でお使いいただけます。日産Y32(セドリック、グロリア、シーマ等)の16パルス車にはお取付けが出来ません。輸入車についてはすでに一部は作動確認済みですので、輸入車への詳細は弊社営業までお問合せ下さい。

※車速信号について
弊社シフトインジケーターはデジタル信号にのみ対応しております。
下図を参考に確認下さい。

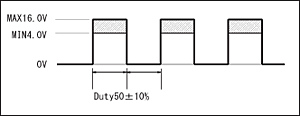

「デジタル信号波形(矩形波)」:対応

デジタル信号波形
パルス数:8パルスまで対応

輸入車に多い 多パルスについては弊社 No.4995 S.S.C. を併用することで対応可能
「アナログ信号波形(交流波形)」:弊社 No.4995 S.S.C. を併用することで対応可能

●ディーゼル車または、エンジン回転(REV)信号が検出できない車両への装着は出来ません。

※エンジン回転信号について
弊社インジケーターはデジタル信号もしくはIGコイルのマイナス信号に対応しております。
下図を参考に確認下さい。

「デジタル信号波形(矩形波)」:対応

デジタル信号波形

●MT車、AT車に関係なく装着可能ですがCVTの固定モード(スポーツモードなど)のない車種ではお取付けできませんのでご注意下さい。

※AT車シフト表示の注意点
一般的なトルクコンバーターが用いられたAT車では油圧制御が介入していますのでアクセルOFF時には実際よりも上のギアポジションを表示することがあります。
再度、アクセルを踏み込めば学習された実際のギアポジションを表示します。 以上 御購入前に ご理解された上で、シフトインジケーターNo.4500をお買い上げ下さい。

※“BMWミニ、VWゴルフVGTI、ルポGTI”のシフトインジケーターの取付けについては下記の部材が必要となりますのでご注意下さい。

●BMWミニ 型式:RA16,RE16,RF16,RH16 年式:2002~
・シフトインジケーター本体:
 No.4500-00 赤色LEDタイプ ¥12,800+税 と
  ・スピードシグナルキャリブレーター:No.4995 ¥6,000+税
 の併用が必要となります。

●VWゴルフVGTI 型式:1KAXX 年式:2005~
・シフトインジケーター本体:
 No.4500-00 赤色LEDタイプ ¥12,800+税
 の本体のみで、この他に必要な部品はございません。

●VWルポGTI 型式:6EAVY 年式:2003~
・シフトインジケーター本体:
 No.4500-00 赤色LEDタイプ ¥12,800+税
 の本体のみで、この他に必要な部品はございません。

上記適合製品をご用意出来た段階でお取付け担当の業者様より弊社営業部宛に取付解説のFAXを お問合せ下さい。
■お問合せ先TEL:044-877-2441

オプション 4010/4500ジョイントハーネスNo.4509-10

オプション 4010/4500ジョイントハーネスNo.4509-10 \1,800+税

■オプション 4010/4500 ジョイントハーネスの主な機能 (別売)

本ジョイントハーネスは スピードモニターNo.4010系とシフトインジケーターNo.4500を同時に接続可能とするワンタッチハーネスキットです。
現在 弊社スピードモニター類(No.4010・4020・4015・4016)をすでにお取付けになっているお車、 もしくは 同時に装着をお考えになっている方にとっても便利に装着できるジョイントハーネスを発売しました。

●外部ハーネスを共通化することで 装着時間が半減します。
●見た目の配線もスマートにお取付けできます。

■ご注意

●本製品は スピードモニター系(No.4010,4015,4016,4020)の製品と シフトインジケーターNo.4500系を接続するためのハーネスキットのため他の用途にはご使用出来ません。(No.4000、4060/4065には使用できません)
●ジョイントハーネス装着と共に スピードモニター系のリミッターカット作業を行う際は配線等に十分ご注意下さい。
●ジョイントハーネスを2段以上重ねて使用しないで下さい。車速、回転信号が読み取れなくなる場合があります。
