ウルトラ エンジンサウンドシステム(車両接近通報装置)
No.4300 ¥9,800 + 税

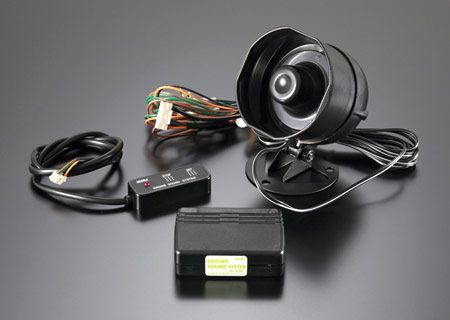

エンジンサウンドシステム

疑似エンジンサウンドが、ハイブリッド車、EV車の接近を
歩行者にやさしく知らせます

エンジンサウンドシステム
エンジンサウンドシステム

HV(ハイブリッド)車、EV車といった静粛性の際立った車両ではその静かさゆえに歩行者が車両の接近に気づきにくい、歩行者との接触事故を招くという不安に対応して 擬似エンジン音を発するシステム“エンジンサウンドシステム”を商品化致しました。
HV車、EV車ともにあまりにも静かで、歩行者にとっては車両に接触する危険に遭遇することがあります。
車両が接近しつつあることを歩行者等が容易に認知できるように車両から擬似エンジン音を発するシステムをここに開発致しました。

*平成22年1月 国土交通省発表の「ハイブリッド車等の静音性に関する対策のガイドライン」に基づいた設計を基礎としています。


エンジンサウンドシステムの主な特長

●擬似エンジンサウンドの種類および音量レベルをユーザーが任意に選択可能
●環境に合わせて音量、サウンドの種類を選択でき周辺環境等に適した使用が可能
●擬似エンジンサウンドは車両速度で最高40km/hまで出力
 (速度は車両によってメーターと一致しない場合がありますのでご了承願います)
●繁華街など周囲騒音が多い場所でもワンタッチで一段音量大きめの音量に変更可能
●信号待ち(速度0km/h)でも周囲に車の存在を教えるためにエンジンサウンドを出力


エンジンサウンドシステムの主な機能

走行エンジンサウンド 機能
エンジンサウンドは時速0〜40km/h間に出力します エンジンサウンドは4種類の中からユーザーが最適と感じる音を選択することが出来ます。

  • エンジン音1 時速20km/h以上でエンジン音の音程が変化します。

  • エンジン音2 時速20km/h以上でエンジン音の音程が変化します。

  • エンジン音3 一定出力

  • バイクエンジン音 一定出力

また、音量も15段階のレベルで選択可能


強制エンジンサウンド(ワンタッチラウド) 機能
走行中、擬似エンジン音出力中に周辺騒音が大きい繁華街などでのシチュエーションで、歩行者、自転車運転者が気付きにくい環境でも、ボタンをワンタッチで数秒間だけ通常の擬似音よりも大きな音量でサウンド出力します。
この音は3種類の中から設定可能

  • エンジン音 I

  • エンジン音 II

  • エンジン音 III

上記の音量を0にすることで、走行エンジンサウンドで選択したサウンド音を8段上げた音量で 出力します。


エンジンスタートサウンド 機能
エンジン始動と連動して擬似的なエンジン始動音を出力できます。
この始動音は2種類の中から選択可能

  • エンジンスタート音1

  • エンジンスタート音2

ただし、上記の設定音量を0にすることでOFFとなります。


インジケーター機能付き コントロールスイッチ
エンジンサウンドが出力していることがひと目で確認できるように赤LEDが点灯します。
また、このスイッチボックスの操作でエンジンサウンドの音種類設定、音量設定など制御することが出来ます。


一時出力停止(ミュート)機能
深夜や住宅街の静かな場所で 擬似サウンド音を消音したい場合、コントロールスイ ッチのSTOPボタンの押し方で 一旦消音(自動で5分後に復帰)と、次回のIG 電源オンまで消音する2種類の停止方法を装備しました。


接続内容:通常3本接続で動作(エンジンが完全に止まっている時だけサウンド出力させたい場合はエンジン回転信号をさらに接続)

イグニッション電源、スピード信号、ボディアース、エンジン回転信号(電気モーター走行時のみでサウンド出力する場合接続)



■エンジンサウンドシステムの主な仕様

●12V マイナスアース専用
●エンジンサウンド音選択機能(4種類から選択)
●エンジンサウンド音量選択機能(15段階から選択)
●強制エンジンサウンド機能(3種類から選択)
●エンジンスタートサウンド機能(2種類から選択)
●定格電圧 10〜15V
●動作温度範囲 −20〜70℃
●消費電流 MAX500mA

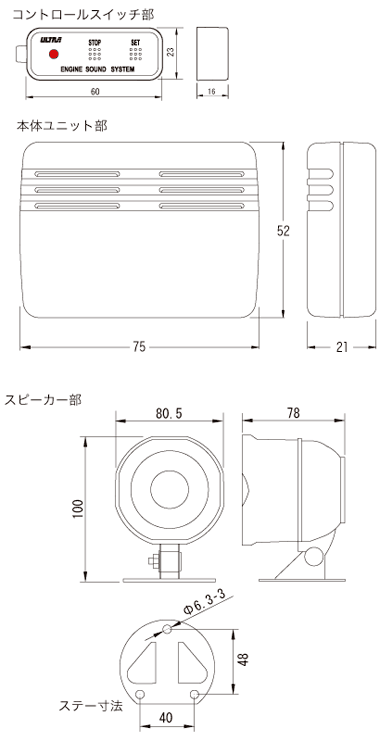

■寸法
寸法

本体ユニット寸法 : 75(W)×21(H)×52(D)mm
コントロールスイッチ寸法 : 60(W)×23(H)×16(D)mm
付属スピーカー寸法 : 80.5(W)×100(H)×78(D)mm

■ご注意

●本製品は国産車で、12Vマイナスアース車両専用です。24V車両へのお取り付けは出来ません。
●本システムは、運転者の注意義務を軽減するものではありません。安全に十分注意して運転して下さい。
●本システム動作の有無に関わらず、弊社では交通事故等の責任は一切負いかねますので、ご了承下さい。
●付属スピーカーは完全防水仕様ではありません。
高圧洗車等でスピーカーに強く水をかけないで下さい。故障の原因となります。
●本体ユニットやコントロールスイッチは防水仕様でありません。水のかからない場所に設置して下さい。
●本製品のお取付は、必ず専門知識がある業者にご依頼下さい。

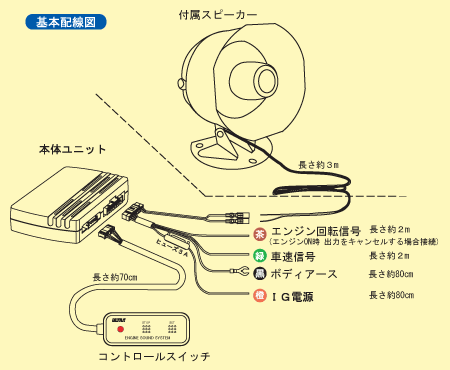

◆基本配線図
基本配線図


◆基本動作
(1)エンジンスタートサウンド出力
エンジンスタートサウンド出力 ▼クリックすると音が聴けます



スタート音は2種類から選択できます。
(工場出荷時はスタート音1で音量0に設定されています)

※音はサンプル音のため、実際の音と異なる場合がありますのでご了承ください。


(2)走行エンジンサウンド出力
通常走行エンジンサウンド出力 0km 20km
▼クリックすると音が聴けます




走行エンジンサウンドは4種類から選択できます。
(工場出荷時はエンジン音1で音量5に設定されています)
実際は5km/hずつ音量が大きくなります。

※音はサンプル音のため、実際の音と異なる場合がありますのでご了承ください。


(3)強制エンジンサウンド(ワンタッチライド)出力
強制エンジンサウンド ▼クリックすると音が聴けます






強制エンジンサウンドは3種類から選択できます。
(工場出荷時は強制エンジン音1で音量0に設定されています)
(音量が0の場合は走行エンジンサウンドの音量8段階UPが出力)

※音はサンプル音のため、実際の音と異なる場合がありますのでご了承ください。

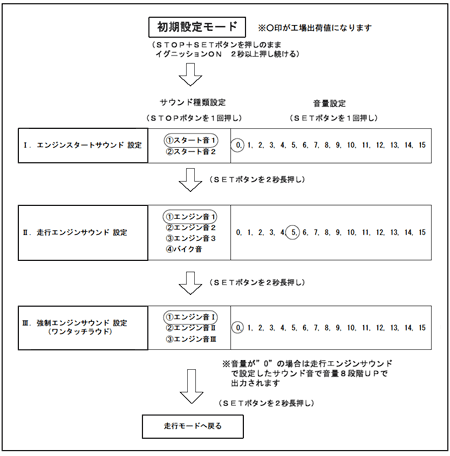

◆エンジンサウンドシステム設定ダイアログ
設定ダイアログ

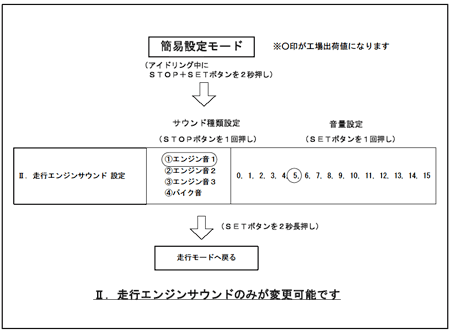

※一番使用するII.走行エンジンサウンド設定のみ変更する場合
 こちらの簡易設定方法です
設定ダイアログ



エンジンサウンドシステムの適合表 (更新日:2014.2.28)

適合表PDFデータが閲覧可能です。

適合表PDFのダウンロード(106KB)

ダウンロード PDFファイルをご覧いただくには、無料の閲覧ソフト、Adobe® AcrobatReader®が必要です。ダウンロード・インスートルも簡単に出来ます。
ダウンロードはこちらをクリックしてください。

エンジンサウンドシステム紹介編

⇒取付編はこちらです
