BMW 1シリーズ(BMW116)
CAN−BUSを利用してシフトインジケーターの取付け

       (スピードモニターなども同様手順です)


(1) CAN−BUS信号線の確認

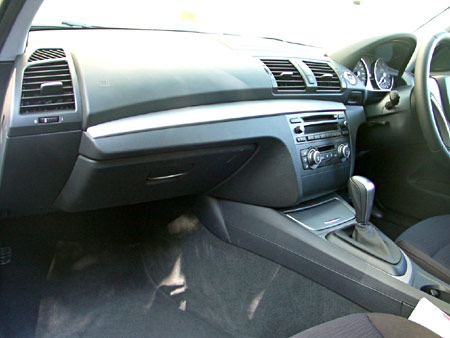

  1シリーズの場合助手席グローブBOX裏にある配線を見つけます。

BMW 1シリーズ(BMW116)

  グローブBOX裏カバーを外す。

BMW 1シリーズ(BMW116)
BMW 1シリーズ(BMW116)
BMW 1シリーズ(BMW116)

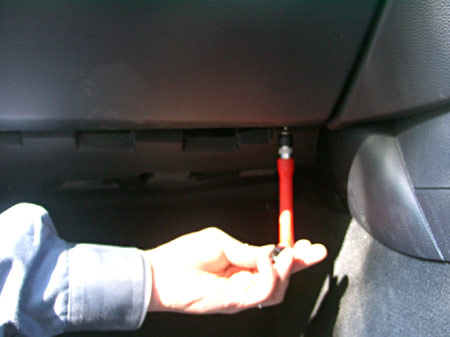

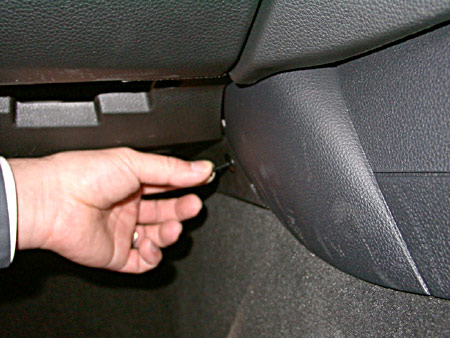

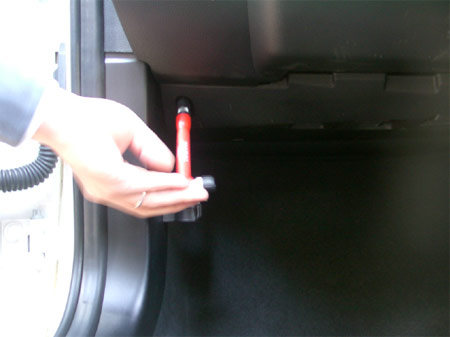

  左右のトルクスネジと右側のストッパーを外す。

BMW 1シリーズ(BMW116)

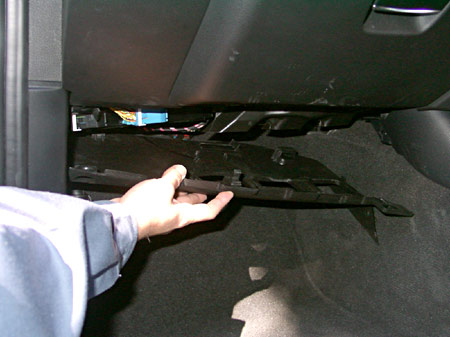

  カバーを外す。

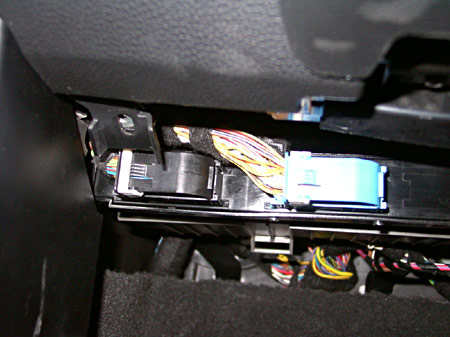

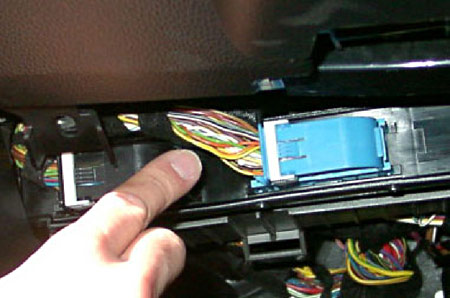

  指定の場所周辺の束ねられたケーブルの中から指定の色をしたツイスト線を探し、CAN HiとLoに
  指示通りエレクトロタップで固定する。

BMW 1シリーズ(BMW116)
BMW 1シリーズ(BMW116)


(2) 常時電源、ボディーアースの接続

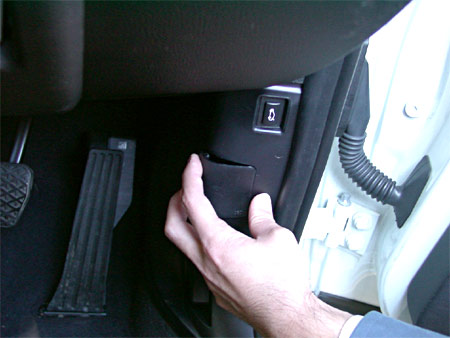

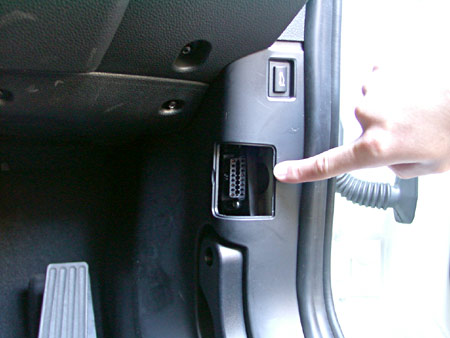

  運転席の足元左側にあるOBDの場所を探す。

BMW 1シリーズ(BMW116)
BMW 1シリーズ(BMW116)
BMW 1シリーズ(BMW116)

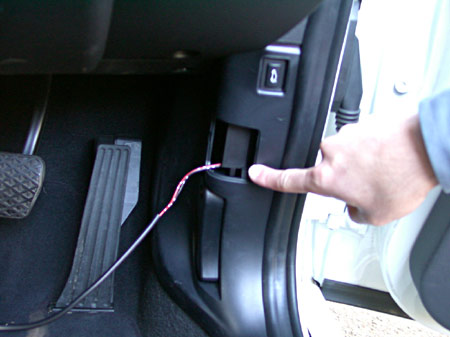

  OBDコネクタをOBDに接続する。

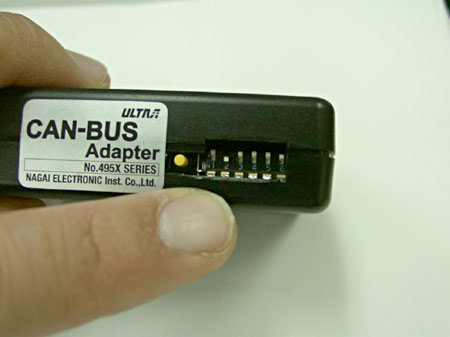

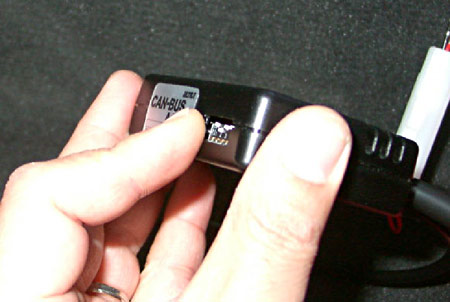

(3) CAN−BUSアダプタのDIPスイッチ確認

  1シリーズの場合 2番をONにする。

BMW 1シリーズ(BMW116)

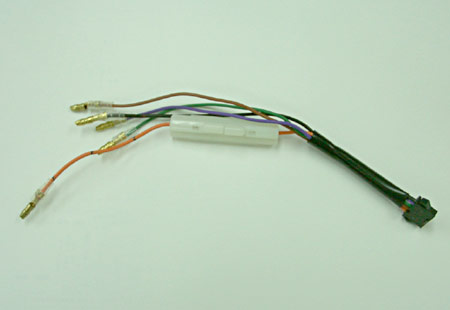

(4) CAN−BUSアダプタの信号ハーネス線をシフトインジケーターの外部ハーネス
  と接続
BMW 1シリーズ(BMW116)

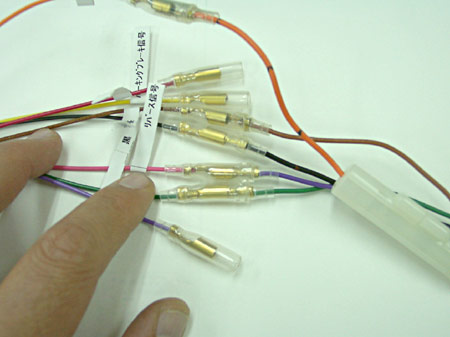

  外部ハーネスの入力側を全てオスギボシに加工します。

BMW 1シリーズ(BMW116)

  注意:CAN−BUSアダプタ側のリバース線は『桃』線に対して、シフトインジケーター外部ハーネスの
  リバース線は『紫』線ですのでご注意下さい。

  CAN−BUSアダプター 信号ハーネスと上記のギボシ加工した外部ハーネスを各信号毎に接続し、
  シフトインジケーター本体ユニットも接続します。



(5) CAN−BUSアダプター初期設定
BMW 1シリーズ(BMW116)

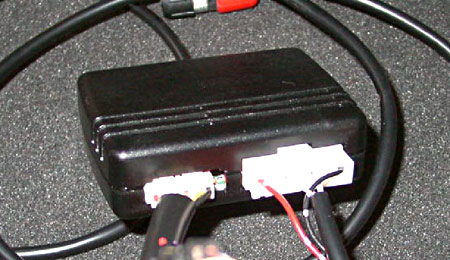

  CAN−BUSアダプタ本体に電源ハーネスと信号ハーネスを接続する。

BMW 1シリーズ(BMW116)

  【初期設定】
  CAN−BUSアダプタ本体のLEDが点滅から点灯に変化します。点灯で完了とみなします。

  注意:初期設定でLEDがなかなか点灯にならない場合、ドアを小刻みに開け閉めを繰り返すことで
  初期設定が完了する場合がありますので試して下さい。

  車両のエンジンを始動し、アイドリング状態とする。
  ここで、CAN−BUSアダプタ本体のSWを押す。1、2秒後にACC電源が出力され、
  シフトインジケーターが動作します。

BMW 1シリーズ(BMW116)

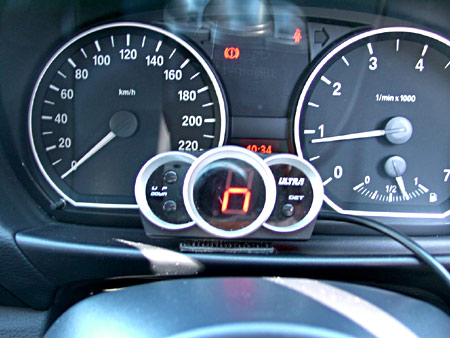

  これでシフトインジケーターの取付け完了です。後は走行して6速までの学習設定を行って完了です。

  所要時間:動作確認までで20分でした。
