モニター

◆スピードメーター＆REV(バーグラフ)モード

◆通常表示

●最高300km/h以上の計測を可能にするデジタルスピード表示、バーグラフでエンジン回転数を表示。 ●最高速メモリー機能。 ●スピードリミッター解除機能。(競技車専用）

◆スピードワーニング表示

●設定速度に達すると、ブザー音とバック照明で警告するワーニング機能。 バック照明：緑色−赤色点滅。 ブザー音：10km/h超過ごとに3段階で音が変わります

◆オイル交換表示モード

◆ワーニング時（超過距離表示）

●3,000km、5,000km、10,000kmのいずれかを任意に設定することにより到達時にオイル交換警告表示。（オイルマーク点滅） ●オイル交換設定モードでオイル交換までの残り距離を表示。（1km単位） ●到達後はイグニッション“ON”時、数秒間交換時期を自動的に警告。 ●0km設定時は、1km単位のODOメーターで表示）

◆トリップＡモード

◆通常走行距離表示m

●走行距離表示：1m単位と0.1km単位での2ウェイ表示。（最高449.999kmまで計測表示可） ●所要時間表示：00分00秒〜99時間59分。（60分未満までは100分の1秒まで表示可） ●平均速度表示

◆減算走行距離表示m

●ドライブラリー等でミスコース時に役立つカウントの減算、ホールド機能。 減算時：低音ブザー音、赤色点灯バック照明。 ホールド時：低音−高音ブザー音、緑色−赤色点滅バック照明

◆トリップＢモード

◆オンタイム表示（1区間のみ)

●走行距離表示：1m単位と0.1km単位での2ウェイ表示。（最高449.999kmまで計測表示可） ●所要時間表示：00分00秒〜99時間59分。（60分未満までは100分の1秒まで表示可） ●平均速度表示。 ●減算、ホールド機能 ：トリップAと連動動作。 ●オンタイム表示：アベレージ速度を設定することで、オンタイムでの時間差をリアルタイムで計測表示明

スピードメーターモード

• スピード表示機能
  最高300km/h以上の測定を可能にするデジタル速度表示と最高速を記録するピークホールド機能を装備。

• ワーニング機能
  設定速度に到達すると、バック照明が変わり、ブザーで知らせるワーニング機能。

トリップモード

ラリーコンピューターにも引けをとらない2系統のトリップモード（積算機能）を採用。ラリーモデルのために開発採用したすべての機能が、このトリップモードに凝縮された、と言って過言ではありません。ツイントリップ＝競技に適した区間、トータル距離・時間計測が可能なツイントリップ機能。トリップA/Bとして2系統の積算機能を装備し、ラリー区間ごとの距離、所要時間の計測はもちろん、SS（スペシャルステージ）での使用を想定したスタートからSS区間での距離と所要時間を計測、表示するスピード競技にも対応したトリップモード。 1トリップA/Bともに1m単位、0.1km単位の2ウェイでの計測表示が可能。スタートからの距離、所要時間、平均速度を表示します。
※1トリップモードの最大計測距離が450km、または経過時間が100時間を超すと自動的に距離、時間ともに0にリセットされます。
※2トリップ計測中の所要時間の表示については1時間未満の表示、つまり、59分59秒までについては1/100秒まで、1時間を超えた時間表示については○○時間××分△△秒と秒までの表示

■減算/ホールドモード
トリップA/Bにはドライブラリーなどの競技に不可欠な走行距離の減算/ホールド機能を採用。ミスコースをした場合など、分岐点まで戻った走行距離をトリップ表示から減算処理をすることが出来、また、途中休憩やコンビニに立ち寄るなど計測を一時的に中断することのできるホールドモード（ポーズモード）を採用しました。

■オンタイム表示機能
トリップBには任意にアベレ−ジ速度（指定速度）を設定することで、実走行平均速度と設定平均速度との差をリアルタイムで計測表示できるオンタイム表示機能を新設定。
ラリー競技で使用される速度指定での走行を、設定速度と走行距離の演算から遅延、早着を常に表示し、アベレージの速度に乗れているかどうかを指示する機能。ただし、設定速度は1測定区間に1速度設定のみで、同じ区間内での変更は出来ません）

距離（タイヤ外径）補正機能

ラリー用の機能として欠かせない距離表示誤差の補正機能を搭載しました。タイヤ・ホイールの変更やもともと生じる速度表示や距離表示での誤差を0.1％単位で±50％まで補正する事が出来ます。これによって安定した距離計測が可能になり、ドライブラリーなどで一層の精度アップに貢献します。（競技での区間設定距離と実際に走行した距離との誤差の補正が任意に行えます）

リミッター解除機能

180km/hで作動する速度リミッターを解除。（軽自動車の140km/hにも対応）
※競技車専用の機能ですから　サーキットなどでの走行にのみご使用下さい。

レブメーターモード

（ディーゼル車では回転数表示は使用出来ません）
エンジン回転数をバーグラフで常時表示します。（最高表示は7,000rpm）

オイルワーニング機能

• 3,000・5,000・10,000kmのいずれかでオイル交換時期を任意に設定でき到達時に警告表示します。

• 設定距離到達以後は、IG電源オン時に超過距離を表示します

■4020の主な仕様

メーター取付けを一層簡単に！ ⇒ウルトラ“サポートハーネス”

◆基本配線図

●外形寸法：94（W）×34（H）×26（D）mm/重量：57g/表示部：LCD（バック照明付き）
●定格電圧DC10V〜DC15V（12Vマイナスアース車専用）
●消費電流：MAX　60mA
●作動温度：−20〜70℃
●適用車速パルス数：2、4、8に対応（基本的に国産車を適用とします）
●適用気筒数：1〜8気筒（4サイクル）
●REV入力：IGコイル端子出力、エンジンコンピューター回転信号出力に適用
●速度表示：0〜最高速度300km/h以上
●最高回転数（バーグラフ）表示：7,000rpm
●積算距離：トリップA/B共に最高449.999km（1mと0.1km単位で表示可能）、減算・ホールド機能付
●積算時間：最高99時間59分（60分未満までは100分の1秒まで表示可能）
●タイヤ外径補正機能：最大±50％まで、0.1％単位で補正可能
●オイルワーニング機能：交換時期を3,000、5,000、 10,000kmより選択可能、到達時に交換マークで警告
●スピードリミッター解除機能
●1年間の長期製品保証。

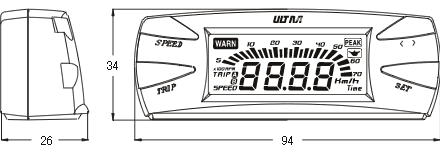

■外形寸法(単位=mm)

■ご注意

● 本製品の取付けには車速信号が必要です。純正で車速信号の装備がない車種には別売りスピードセンサーNo.6680の併用が必要です。
●エンジン回転信号の取れない車種（アールアンプ適合表）には別売りアールアンプNo.4990の併用が必要です。
● REV（エンジン回転）メーターモードは、ディーゼル車では使用できません。
● 本製品は一部輸入車への取付けはできませんのでご注意下さい。
● 一部車両ではスピードリミッター解除ができない車種があります。また、スピードリミッター解除に関してはサーキット等のクローズドでの走行に限りご使用下さい。スピードリミッターを解除されての一般公道での走行はお止め下さい。
● 詳細については弊社営業部までお問い合わせ下さい。
