永井電子機器株式会社　製品情報

タコメーター

ウルトラ　ステッピングタコメーター用　ブザーアダプター
No.1939-30　￥6,300（税込）

【 主な機能 】

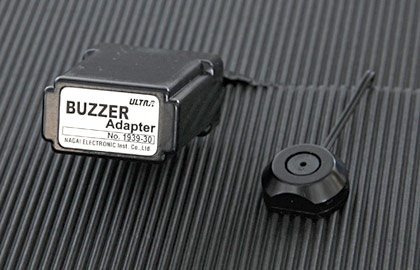

STEP TACHO
MODEL No.1939_30

ウルトラ　ステップ・タコメーターシリーズに初のブザー音によるＲＥＶワーニング機能を付加させるブザーアダプターキットを新設定しました。
ＬＥＤのワーニングのみだけでなく、ブザー音によるワーニング機能によって、オーバーレブへ心配を皆無としてサーキット走行会などでも運転に集中出来、特に、日中などＬＥＤだけでは、という時にこそ音によるワーニング機能が本慮を発揮します。

機能と特徴

■タコメーターへ直接配線

タコメーターに付帯の配線から直接接続詞、その信号を使用しますので、新たに面倒 な配線の引き直しなどもなく取付けられます。


■ブザー、本体ユニットのセパレート設計

本体ユニットとブザー出力部をセパレート設計にしたことで、装着方法も自由で、
特に、ブザー部の取り付け場所を一層広げました。


■３種の音設定を採用

暖機回転ワーニングモードとＹＥＬＬＯＷ回転ワーニング、ＲＥＤ回転ワーニングをそれぞれ判別し、各ワーニング専用音源を使用することで各ワーニングの判別が一瞬で可能。
（但し、暖機ワーニング出力中にＹＥＬＬＯＷ回転数を一旦超えてしまうと、再度暖機ワーニング回転数に入った場合、ＲＥＤ回転と判別してしまいますのでご了承下さい。）


ﾌﾞｻﾞｰ基本動作
ﾌﾞｻﾞｰ基本動作
ﾌﾞｻﾞｰ基本動作

■ブザー音　ミュート機能

ブザーキット取り付け後　トグルスイッチ（市販品）など用いて一時的にブザー音によるワーニングを停止すること出来ます。

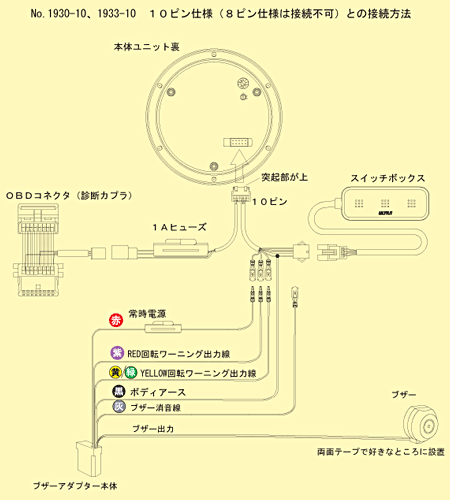

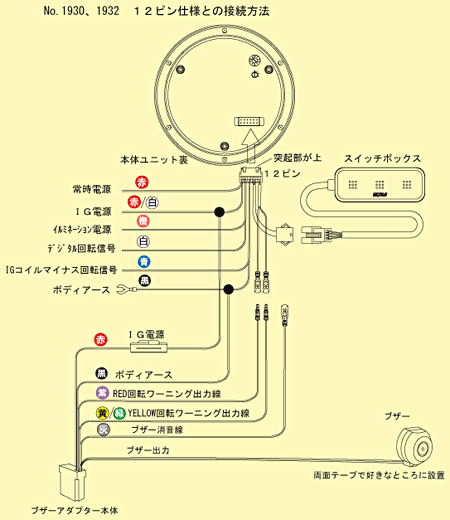

◆NO.1939-30の基本配線図
基本配線図

基本配線図

■本体本体、ブザー部　寸法図(単位=mm)
本体寸法
■主な仕様

●定格電圧：14.0Ｖ　マイナスアース専用
●消費電流：150mA（連続ブザー出力時）
●待機電流：1mA以下
●動作温度：-10〜60℃
●暖機モード、ＹＥＬＬＯＷ、ＲＥＤの３種類の音を装備
●ブザー消音機能


適合タコメーター
クラブマンシリーズ

●No.1930　8500rpmステッピングタコメーター
●No.1932　11000rpmステッピングタコメーター
●No.1930-10　8500rpmＯＢＤ診断カプラ接続専用ステッピングタコメーター
　コネクタ１０ﾋﾟﾝ仕様（８ﾋﾟﾝ仕様は取付け不可）
●No.1933-10　7000rpmＯＢＤ診断カプラ接続ハイエース専用ステッピングタコメーター
