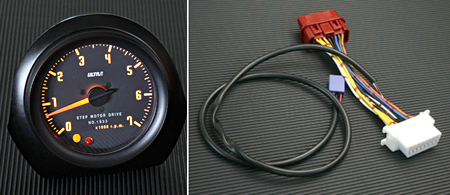

タコメーター

ＯＢＤコネクタ(診断カプラ)に接続するだけのカプラＯＮ方式の簡単な取付けを採用。 ワンタッチの配線作業で簡単にタコメーターを取付けられます。

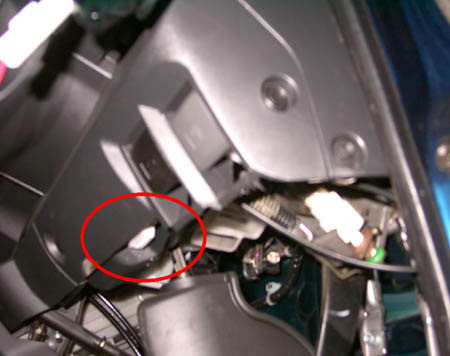

車両の診断カプラ

純正診断カプラと同一タイプのオスメスカプラの採用によって、付属ハーネスをアンダーカバーの後方に隠すことができ、不要な配線が表面に出ないこと、そして、ディーラーなどでの車両点検時にも、付属配線を外したりする必要がありません。

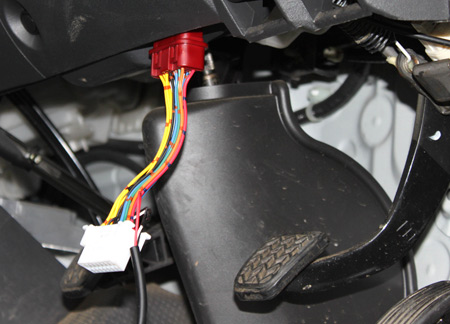

配線はアンダーカバー内に収納 見ためもすっきり！！

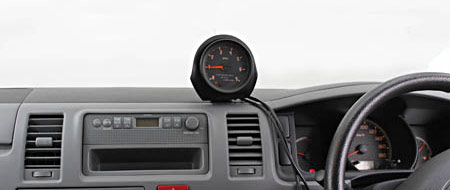

純正インパネ周りとのコンビネーションに重点を置き、指針（赤色）及び、スケール盤のデザインに盛り込みました。また、最もスタンダードで見易いリニアタイプのスケール間隔を採用。違和感なく、純正メーターに溶け込む追加メーターです。

■指針応答速度設定機能
好評の歴代ステッピングシリーズで採用されたステッピング駆動特有の作動はもちろん、ユーザーが最適と感じる指針動作速度４パターンの中で変更することが可能。旧車の機械式クロノメーターを再現した設定が可能となります。

設定は、４パターンの動作条件は以下の通りです。

モード１．回転数の上昇、下降、両スピードを最速モードに設定。
モード２．回転数の上昇側を最速に、下降側をディレイ(1000rpm毎に下降）。
モード３．回転数の上昇側を最速に、下降側をディレイ(2000rpm毎に下降)。
モード４．回転数の上昇、下降側ともにモード１の1/2の作動速度に設定。

	モード１：上下側　最速スピード
	モード２：下降側1000r.p.m.毎
	モード３：下降側2000r.p.m.毎
	モード４：上下側　モード１の半分の速度

■オート暖機モード機能
暖機モード設定（任意に設定可能）ではエンジンが冷間時（４時間以上ＩＧがＯＮとなっていない場合）だけはエンジン始動後　１５分間のみ通常のイエロー、レッドLEDの半分ほどの回転数で、ワーニングLEDを全点灯(暖機最高回転数表示はREDとYELLOWのＬＥＤが同時に点灯)。始動後、１５分を経過すると通常のイエロー、レッドLEDの作動に戻ります。
暖気モードで冷間時のエンジンの負荷を軽減し、過度の負荷を抑え、エンジンの保護を図ります。

	前回ＩＧ　ＯＦＦから４時間以上経過 １５分間のみ暖機モード(黄/赤ＬＥＤ点灯)が表示される
	１５分後は暖機モードが解除され ＬＥＤは消灯する

■オープニングパレード機能
新採用オープニングパレードによって現在の設定値を即座に確認できる機能で、IG電源ONで、 ［位置補正後］→［暖機運転モード回転数］→［YELLOW回転数］→［RED回転数］→［ピーク(最高)回転数］を順次に指針の作動によって表示します。一連の表示後、指針は0点に戻りスタンバイする機能を採用しました。
パレードは各々のLEDとも連動した作動表示を行います。（別に設定することでオープニングモードを省略した仕様でのご使用も可能です）

【オープニング表示】
イグニッションＯＮで、各ワーニング設定値および最高回転数を２秒間ずつ表示します。
（工場出荷時設定値　暖機：2500rpm、YELLOW：3500rpm、RED：4500rpm）

【ゼロ点調整】		【暖機回転】		【YELLOW回転】

	【RED回転】		【PEAK回転】		【アイドリング回転】

■スモールライト機能
LEDによるバックライトを採用し、高寿命の動作と車両純正インパネにマッチするオレンジ色のLEDを採用致しました。

■ピーク表示及びワーニング機能　出力付き　（追加機能）
REDとYELLOWのLED表示によるワーニング機能を設定でき、最高回転数（ピーク値）の表示機能を装備しています。 また、外部出力として、YELLOWとREDワーニング出力線が装備されました。
このYELLOW/REDワーニング出力線を併用してNo.1939-30 オプション ブザーアダプターを装着できます。

■主な仕様

●定格電圧：14.0Ｖ　マイナスアース専用
●消費電流：150mA　待機電流：8mA
●動作温度：-20〜70℃
●ステッピングモーター駆動
●設定コントローラー付属
●ピークホールド機能
●ワーニング機能（ＲＥＤとＹＥＬＬＯＷのＬＥＤ２種類設定可能）外部出力付き
●指針移動時間選択機能（４種類から選択）
●オート暖機運転モード機能
●適合車種：ハイエース(トヨタ４気筒車)専用ガソリン車/ディーゼル車共通　ＯＢＤコネクタ（診断カプラ）プラグON方式
●4気筒固定

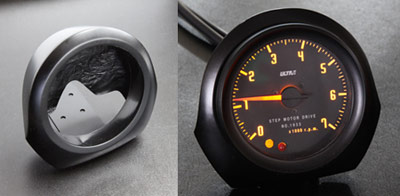

●埋め込み固定用ラバーバンド付属

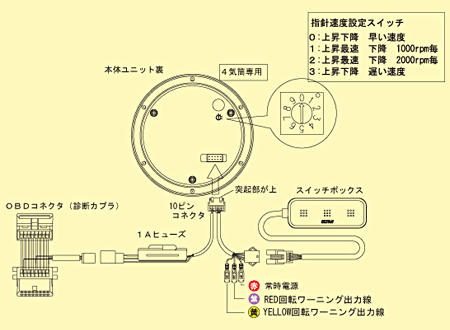

◆NO.1933-10の基本配線図

■本体寸法(単位=mm)

◆ご注意

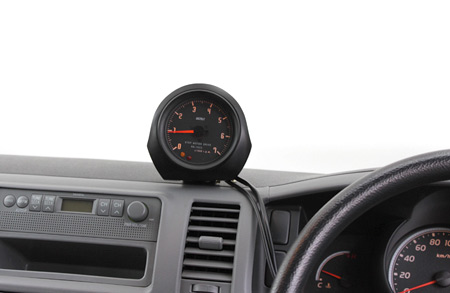

●メーターは埋め込み型を主体に設計されていますので、ダッシュボードに置き型として装着する場合には、弊社の専用メーターホルダーNo.1939-20、もしくは、市販のフィッティングキットなどをご利用下さい。
