各ディスビーでの取付け注意

旧型ディスビー 新型ディスビー

旧型ディスビー

新型ディスビー

日産 S20エンジンディスビーには新旧の2種が混在します。
この各々について取り付けの概要をお知らせしています。


旧型ディスビーのピックアップ信号線の変更

旧型ディスビー

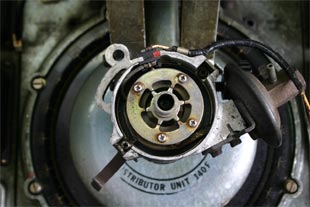

S20 旧型ディスビーでの組み込み方法です。ローターを外して配線を確認します。

旧型ディスビー

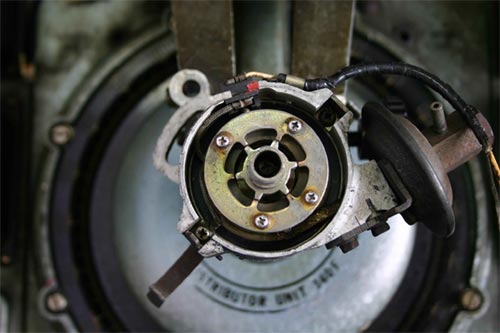

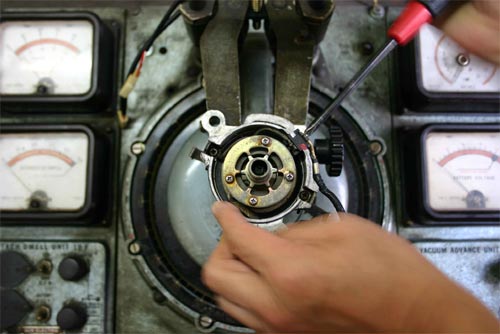

ディスビー側面の配線固定などボルトを外します。

旧型ディスビー

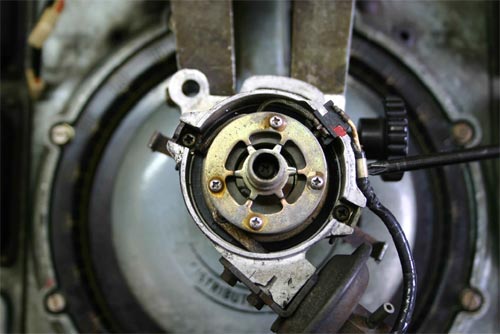

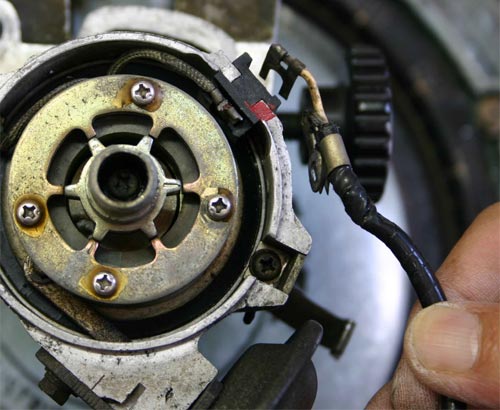

メイングロメットのボルトを緩めます。

旧型ディスビー

これで外部へのハーネスが全て取り外せます。

旧型ディスビー

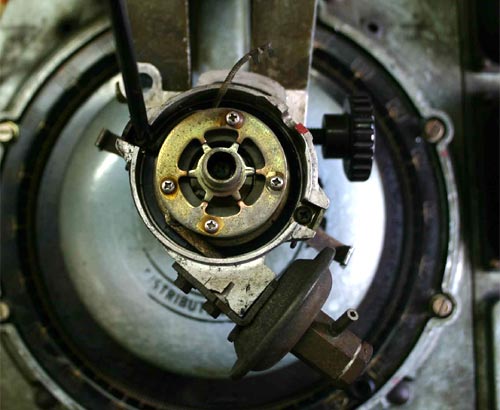

グロメットも取り外します。

旧型ディスビー

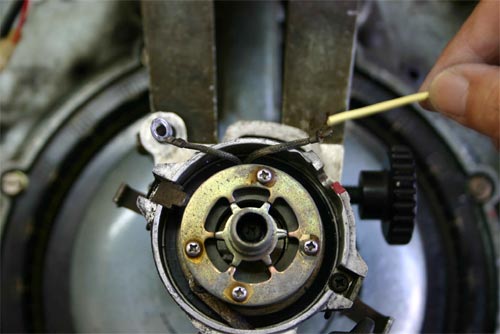

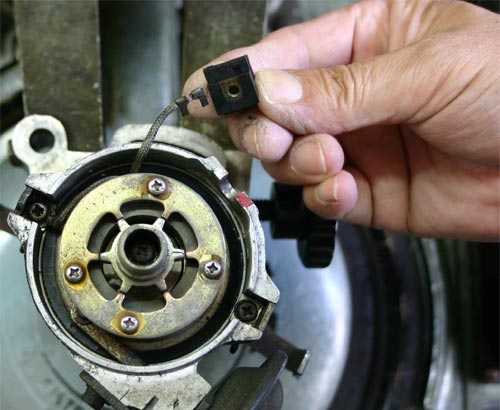

もう片側の信号線はディスビー内にボルトで固定されていますので、外します。

旧型ディスビー

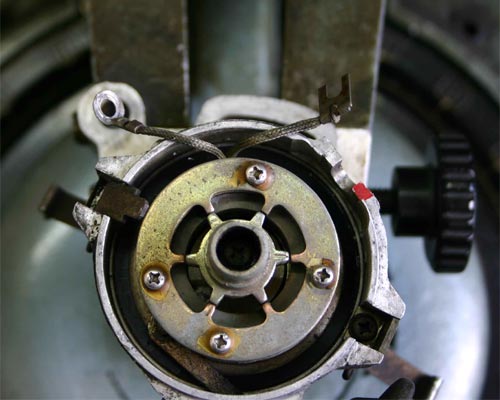

この2本がディスビーの信号出力線で、形状によって見分けています。

旧型ディスビー

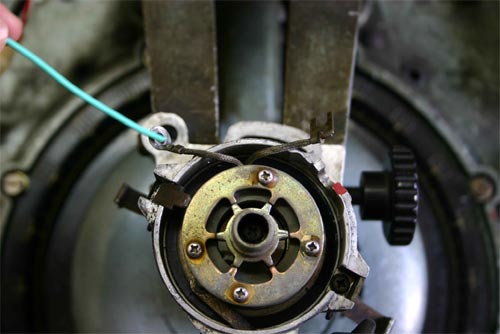

クワ型端子の付いていた信号線には黄色配線を接続します。

旧型ディスビー

アースに落とされていた信号線には緑線を各々結線します。
シールド線には全体を絶縁処理をして、ディスビー内でアースに接触しないように取り回します。

旧型ディスビー

2本の線は付属のグロメットに通してディスビーに固定し、ディスビー外へ配線を引き出します。
この2本の線がMDI 9958の信号線として使用されます。



新型ディスビーのピックアップ信号線の変更

新型ディスビー

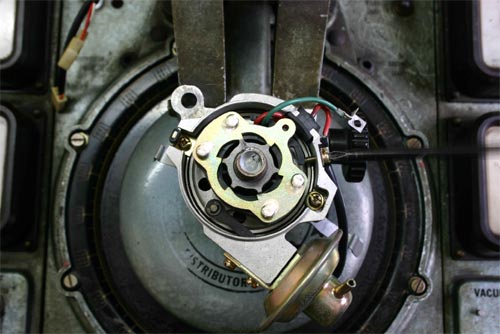

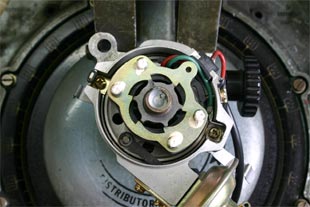

新型(後期型)ディスビーでの配線接続の方法です。

新型ディスビー

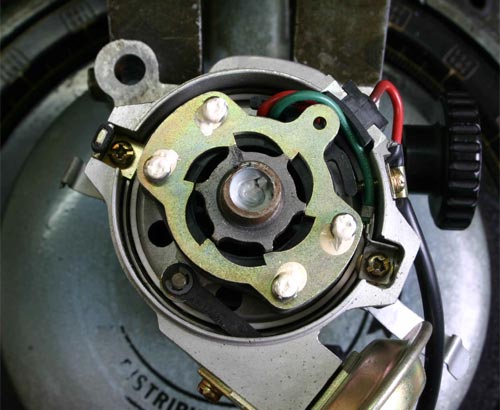

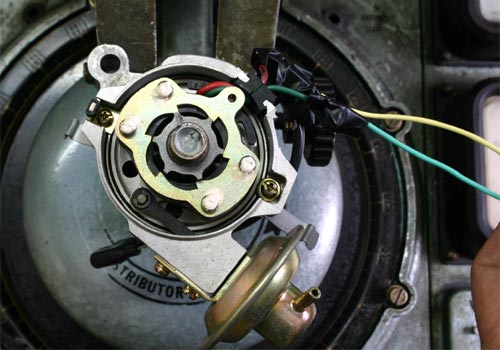

新型では緑と赤の線に色分けされていますので一層簡単です。アースに落とされている緑線を取り外します。

新型ディスビー

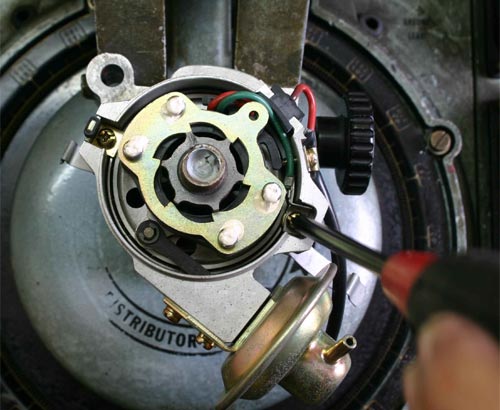

赤線をディスビー側面に固定していたボルト類を外します。

新型ディスビー

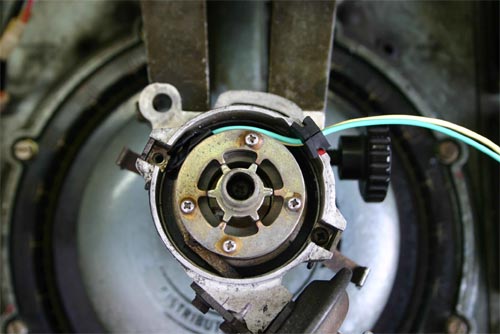

説明書の通り、赤線は外に出された配線の途中で切断し、黄色線(付属DIS線)と結線します。
緑線も外へ出しながら、付属の緑線(DIS線)へと結線しMDI 9958に接続します。
